Автоматика CAME весьма надежна, долговечна и универсальна – она отлично подходит как для установки на ворота, открывающиеся внутрь, так и наружу. Привода торговой марки CAME модели KRONO выпускаются в двух модификациях, что необходимо учитывать при монтаже оборудования. Вы можете приобрести для своих ворот комплекты KRONO 1 и KRONO 2 :
1. Автоматика Came Krono1 ( привод KR 300 (концевые выключатели отсутствуют). Особенностью этой модели является необходимость механически ограничить предел открывания створки ворот. Это достигается путем установки различных упоров . Двигатель при этом может подвергаться
дополнительным нагрузкам поэтому важно правильно выставить время работы на панели управления.
2. Привод Came Krono2 (KR 310) (оснащен механическими концевыми выключателями). При открытии створки останавливаются самостоятельно в заранее установленных положениях.
Детальная инструкция по монтажу доступна по ссылке http://www.came.com.ua/upload/iblock/809/KRONO-1-2_UA.pdf
Подготовка к установке: Перед тем, как устанавливать автоматику, необходимо подготовить створки, убедившись в том, что они легко и без усилий открываются. Важно обязательно проверить ворота на отсутствие перекосов (проверить опорные столбы, смазать и подтянуть петли). Далее готовим место под крепление приводов: при наличии металлических столбов достаточно приварить кронштейны креплений к которым прикрепить непосредственно привод. Если у вас кирпичный столб, причем довольно большой по габаритам, можно обустроить закладные с приваренным швеллером:

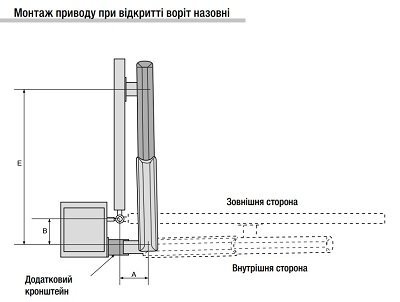

Если предусматривается открытие ворот наружу, требуется сделать выносной тип крепления, используя входящий в комплект опорный кронштейн (дополнительная пластина как на схеме)
При этом расстояния А и В будут в пределах 130 мм, а Е – 900 мм. Это означает, что проем ваших ворот уменьшиться на расстояние около 30 см, что необходимо учитывать при выборе типа открытия створок. При необходимости место крепления приводного механизма можно «поднять» выше крыши вашего авто для безопасного проезда. Вообще вопрос высоты крепления привода или уровня приложения силы открывания-закрывания крайне важен. Очень важно, чтобы и левый, и правый привод были расположены строго симметрично относительно друг друга. Горизонтальность монтажа привода автоматики проверяется нивелиром, так как именно в таком случае гарантируется максимальная эффективность работы устройства и отсутствие перегрузок, связанных с «кривым» монтажом. Чем тяжелее створки ворот, тем ближе к центру их массы по горизонтали должны располагаться приводы Krono CAME.
Рекомендуем обратить пристальное внимание на надежность места крепления привода к забору (особенно это касается ветхих столбов с ослабленным или раскрошившимся основанием). Во время открытия при ветровой нагрузке привод может просто вырвать кусок столба и банально выпасть из крепления.
Готовим место крепления к створкам
После закрепления привода на столбе привариваются кронштейны крепления на створки ворот. Из особенностей монтажа червячного типа электропривода стоит отметить необходимость в минимальном расстоянии (1 см) для хода штока после приваривания крепления. То есть при открытых или закрытых воротах червяк не должен выкрутиться полностью для предотвращения износа и последующей поломки. Проверяется ход створок, а также синхронность и параллельность движения автоматических приводов. Не должно быть никаких посторонних звуков, скрипов, стуков, подклиниваний – при правильной установке привод работает практически бесшумно. Устанавливаем при необходимости упоры (если у вас модель, не оборудованная концевыми выключателями) и подключаем двигатели. Устанавливаются требуемые перемычки, подшиваются пульты и систему можно запускать. При необходимости можно провести регулировку концевых выключателей (при их наличии), во всех прочих случаях на плате выставляются время работы приводов, а также рекомендованное усилие для работы на открывание и закрывание. Данный параметр подбирается индивидуально для ворот разного веса, и он не должен быть максимальным. Например, установив усилие закрывания створок в предельное положение. В последнюю очередь можно озаботиться установкой периферийных устройств (защитные фотоэлементы, проблесковые лампы, дополнительные кнопки открывания помимо пультов ДУ).
