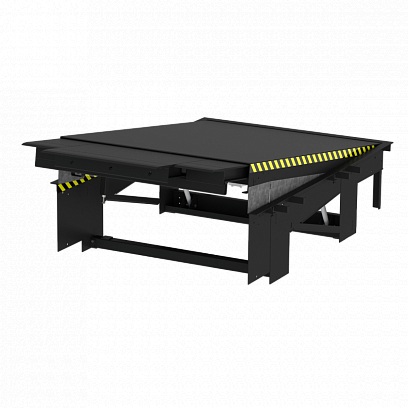

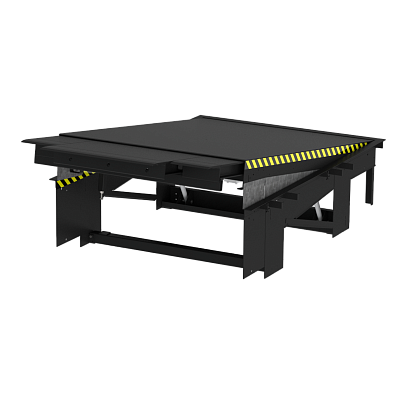

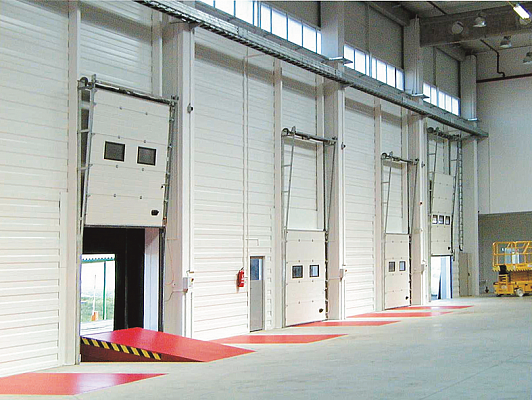

Доклевеллер телескопический Loading Systems модель 233

Гидравлический Доклевеллер (перегрузочный мост) оснащенный выдвижным (телескопическим) козырьком. Верхняя часть платформы и козырек приводятся в действие гидравлическим способом.

Материалы

Платформа и  козырек изготовлены из высококачественного рифленого листа (Fe510 Сталь 52).

Миханизм выдвижения без роликов (патент Loading Systems) с направляющими с тефлоновым покрытием

Задняя часть верхней платформы соединена с нижней рамой с помощью трех шарниров (каждый длиной 300 мм).

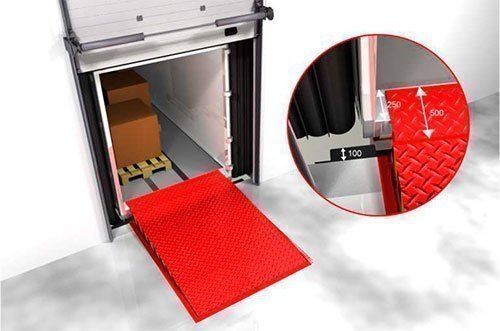

В передней части перегрузочного моста между верхней платформой и нижним передним швеллером установлена защитная пластина для предохранения от проникновения. Конструкция моста и приямка позволяют обслуживать автомобили с откидным гидравлическим бортом.

Привод

Платформа приводится в действие гидравлическим цилиндром (Ø 90 мм), и отдельный цилиндр (Ø 50 мм) управляет козырьком. Гидравлическая система полностью закрыта и защищена от внешних воздействий.

Ввиду использования  крупных цилиндров, создается низкое рабочее давление приблизительно в 80 бар что значительно увеличивает надежность и срок эксплуатации системы..

Цилиндры с хромированными закаленными поршнями и двойным уплотнением, а также гидравлические шланги могут выдерживать давление до 600 бар. В качестве меры безопасности на основном цилиндре установлен противовзрывной клапан. Компактный узел управления гидравликой установлен на нижней раме перегрузочного моста, чтобы избежать вибрации, возникающие на верхней части платформы и защитить его от повреждений.

Все эти характеристики обеспечивают безопасную работу гидравлической системы, которая имеет длительный срок службы и требует минимального обслуживания.

Размеры

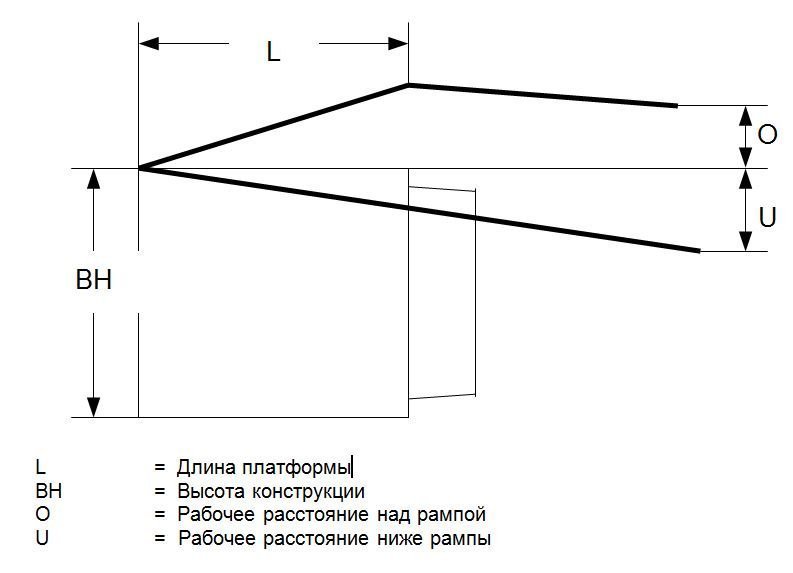

При необходимости перегрузочный мост Рoweramp 233 может поставляться согласно размерам под заказ.  В стандартных моделях высота конструкции составляет 700 или 1000 мм при широком выборе платформ с различными размерами.

Технические спецификации

Стандарты.................................. CE / TÜV(GS) / EN 1398

Несущая способность (EN 1398)........................... 60 кН

Высота конструкции.................................... 700, 1000 мм

Длина козырька.................................................. 0 - 500 мм

Угол козырька.............................. (расчетн. 10°)  37,5 мм

Мотор........................................................................ 0,75 кВт

Эл. питание......... 3 фазы, нейтральн. и земля / 400 В

Питание пульта.................................................. 24 В пост.

Класс защиты............................................................... IP 65

Рабочее давление.................................. расчетн. 80 бар

Диаметр основного цилиндра................................ 90 мм

Диаметр цилиндра козырька.................................. 50 мм

Рабочая температура......................... от -30° до +50° C

Стандартный цвет.... (красно-карминовый) RAL 3002

Эксплуатация

С помощью 4-х кнопочного пульта можно отдельно управлять перемещением платформы и козырька, и поэтому их легко с точностью установить в нужном положении.

При постоянном нажатии кнопки «вверх» платформа поднимается из исходного положения до уровня, необходимого для погрузки. С помощью кнопки «выдвижение козырька» козырек выдвигается на кузов грузовика до установления желаемого упора. Телескопический козырек может выдвигаться только тогда, когда будет нажата кнопка спуска. Таким образом сводится до минимума риск непредвиденных ситуаций. Во время погрузо-разгрузочных работ перегрузочный мост автоматически повторяет перемещения транспортного средства (подвески) вверх и вниз.

После погрузо-разгрузочных работ козырек можно снова вернуть в исходное положение, постоянно нажимая кнопку «возврат козырька», и в зависимости от положения платформы ее можно вернуть в исходное положение с помощью кнопки «вверх и/или вниз». В этом положении перегрузочный мост Poweramp фиксируется с помощью CE-защелки, чтобы платформа самопроизвольно не опустилась, из-за того, например, что телескопический козырек не был достаточно задвинут.

Стандартные меры безопасности

      · Безопасная остановка гидравлики.

      · Выключатель аварийной остановки с повторным запуском.

      · Несъемные защитные упоры.

      · Защита мотора с помощью термореле.

      · Встроенный в цилиндр аварийный клапан против разрыва шлангов.

      · Указатели на панели управления.

Перегрузочный мост Poweramp 233 имеет сертификаты CE и TÜV/GS. Технология производства и эксплуатации соответствует нормам EN 1398. Качество и степень безопасности соответствует существующим стандартам. Стандартная несущая способность, равная 60 кН  рассчитана исходя из минимальной контактной поверхности одного колеса размерами 150 * 150 мм, и при максимальном уклоне платформы в 12,5 градусов, в соответствии с Европейским стандартом EN 1398.

Под заказ возможна поставка моделей с допустимой нагрузкой 100кН

Варианты под заказ:

      · Различные типы конструкции для приямка.

      · Высокая несущая способность до 100кН.

      · Специальные размеры.

      · Более длинный козырек до 1000мм.

      · Козырек, сходящийся на конус с двух сторон.

      · Боковые элементы козырька для подгона по ширине к различным транспортным средствам.

      · Верхняя пластина платформы с нескользящим покрытием.

      · Двойной основной цилиндр.

      · Оцинкованный горячим способом с поручнями из нержавеющей стали.

      · Изоляция платформы.

      · Воздухонепроницаемое уплотнение с трех сторон платформы.

      · Цвет RAL по выбору.

      · Возврат в исходное положение одним нажатием кнопки.

      · Переключатель возврата в исходное положение для проверки габаритных огней, дверей и т.д.

      · Полностью автоматический, без подачи команд, возврат в исходное или рабочее положение.

      · Блокировка перегрузочного моста / ворот.

      · Встроенная панель управления с возможным контролем ворот, габаритных огней и т.д.

      · Повышенный класс IP-защиты.

      · Различное напряжение питания.
